Como um molde de injeção de cavidade única com protetor de tórax para traje anti-motim pode melhorar a fabricação de equipamentos de proteção

Para fabricantes que buscam uma produção confiável e repetível de equipamentos de proteção, oModelagem por injeção da cavidade do protetor da caixa do anti motim terno únicadeGaláxiafornece uma solução prática de ferramentas para produzir placas de proteção torácica consistentes. Sua estrutura de inserção côncava integrada de cavidade única, cavidade de aço pré-endurecida e compatibilidade com materiais PC, PC+ABS e PA6 o tornam adequado para aplicações exigentes de produção em massa.

Um protetor de tórax anti-motim é mais do que um componente plástico moldado. Sua consistência dimensional, qualidade superficial, geometria estrutural e repetibilidade de produção podem influenciar o desempenho e a usabilidade do equipamento de proteção acabado. Por esta razão, o projeto do molde é uma parte importante do processo de fabricação.

OModelagem por injeção da cavidade do protetor da caixa do anti motim terno únicafoi projetado de acordo com os requisitos de produção de placas de proteção torácica para roupas anti-motim. A solução da Galaxy usa uma estrutura de inserção côncava integrada de cavidade única, aço de molde pré-endurecido P20 ou 718H para a cavidade e aço carbono 45# para a base do molde. A cavidade pode atingir uma superfície polida finamente Ra 0,8, enquanto a vida útil teórica do molde é de aproximadamente 300.000–500.000 disparos.

Índice

1. Por que o molde de injeção é importante para os protetores de tórax do Riot Suit?
2. O que torna eficaz uma estrutura de molde de cavidade única?
3. Quais materiais o molde pode processar?
4. Resumo das principais especificações
5. Quais são as principais vantagens de fabricação?
6. Como a fabricação de precisão afeta o desempenho do molde?
7. Onde este molde pode ser usado?
8. Como os fabricantes devem selecionar o fornecedor de moldes certo?
9. Perguntas frequentes
10. Conclusão

Por que o molde de injeção é importante para os protetores de tórax do Riot Suit?

A moldagem por injeção fornece uma maneira eficiente de fabricar componentes protetores de polímero em quantidades repetíveis. No entanto, a qualidade do protetor torácico acabado depende muito da precisão e estabilidade do molde.

Um protetor torácico geralmente requer um perfil curvo definido, espessura de parede controlada, superfícies lisas e dimensões estáveis ​​de um ciclo de produção para outro. Se a cavidade do molde for mal projetada ou fabricada, os componentes resultantes poderão sofrer variação dimensional, marcas de processamento visíveis, desmoldagem difícil ou ajuste inconsistente durante a montagem.

Portanto, um molde especialmente desenvolvido ajuda os fabricantes a estabelecer um processo de produção repetível. Em vez de tratar a placa torácica como uma peça plástica genérica, o ferramental é desenvolvido em torno de sua geometria protetora e do ambiente de produção pretendido.

• Geometria consistente do protetor torácico
• Repetibilidade dimensional estável
• Qualidade controlada da superfície da cavidade
• Desempenho confiável de desmoldagem
• Compatibilidade com plásticos de engenharia selecionados
• Capacidade de produção a longo prazo

Para empresas que produzem equipamentos de segurança em lotes, essas características podem ajudar a reduzir a variação da produção e melhorar a eficiência da fabricação.

O que torna eficaz uma estrutura de molde de cavidade única?

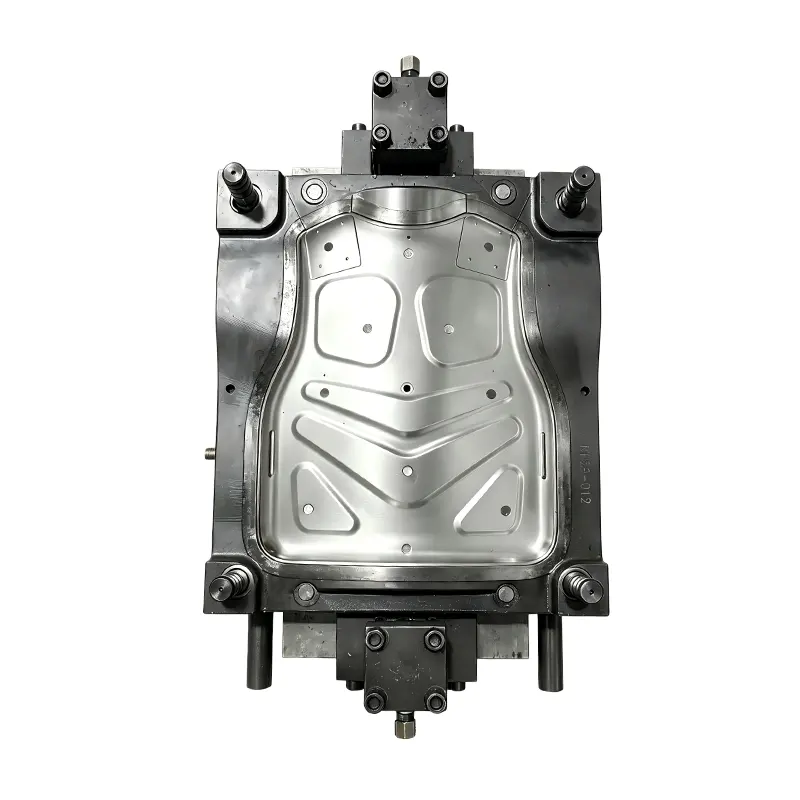

OModelagem por injeção da cavidade do protetor da caixa do anti motim terno únicausa uma estrutura de inserção côncava integrada de cavidade única. Esta configuração é particularmente útil quando os fabricantes priorizam o controle dimensional estável e condições de moldagem consistentes para um componente de proteção relativamente grande.

Como existe uma cavidade de moldagem, as ferramentas concentram as considerações de injeção e resfriamento em uma peça acabada por ciclo. Isso pode simplificar a otimização do processo e tornar mais fácil para os engenheiros de produção monitorar a estabilidade dimensional durante a moldagem experimental e subsequente produção em massa.

A inserção côncava integrada também fornece a superfície de formação necessária para criar o perfil curvado característico do protetor torácico. A usinagem CNC precisa e o polimento subsequente são importantes porque a superfície da cavidade influencia diretamente a aparência e a qualidade dimensional de cada componente moldado.

Para fabricantes com designs específicos de protetores torácicos, a geometria da cavidade pode ser desenvolvida a partir de desenhos de produtos ou dados 3D. Considerações adequadas sobre desenho, posicionamento da linha de partição, ejeção e fluxo de material devem ser avaliadas antes que o molde entre na usinagem final.

Quais materiais o molde pode processar?

A compatibilidade do material é outra consideração importante na compra de ferramentas para equipamentos de proteção. Diferentes formulações de polímeros podem ter diferentes características de fluxo, encolhimento, impacto, temperatura e processamento.

Este molde foi projetado para suportar três opções de materiais convencionais:PC, PC+ABS e PA6. Essa flexibilidade pode ajudar os fabricantes a selecionar um material de acordo com o design do produto e os requisitos de produção.

• PC:Conhecido pela alta resistência ao impacto e propriedades ópticas e mecânicas úteis em muitas aplicações moldadas.
• PC+ABS:Combina características de policarbonato e ABS e é amplamente utilizado onde é necessário um equilíbrio entre resistência, desempenho de processamento e aparência de superfície.
• PA6:Um termoplástico de engenharia valorizado pela resistência mecânica e resistência ao desgaste em aplicações adequadas.

A seleção do material deve sempre ser baseada na especificação do produto acabado, nos parâmetros da máquina de moldagem, nas condições ambientais e nos requisitos de segurança ou desempenho aplicáveis. O molde em si deve ser projetado em torno da resina real e das condições de processamento, em vez de assumir que cada plástico se comporta de forma idêntica.

Resumo das principais especificações

As especificações a seguir resumem a configuração central deste molde de injeção de protetor torácico:

Esses parâmetros fornecem às equipes de compras um ponto de partida útil ao comparar soluções de ferramentas. A configuração real do molde deve ser confirmada em relação ao desenho do produto, material, equipamento de injeção, volume de produção e tolerâncias exigidas do cliente.

Quais são as principais vantagens de fabricação?

A escolha de um molde especializado em vez de adaptar uma ferramenta de uso geral pode proporcionar diversas vantagens práticas para os fabricantes de equipamentos de proteção.

Precisão de moldagem consistente

A estrutura integrada de cavidade única foi projetada para suportar condições de formação estáveis ​​e dimensões consistentes do protetor torácico. Isto é particularmente valioso quando vários lotes devem manter a mesma geometria do produto.

Ampla adaptabilidade de materiais

A compatibilidade com PC, PC+ABS e PA6 oferece aos fabricantes mais flexibilidade no desenvolvimento ou produção de diferentes versões de equipamentos de proteção.

Construção de cavidade resistente ao desgaste

Os aços para moldes pré-endurecidos P20 e 718H fornecem uma base prática para ferramentas de produção de longo prazo. Seu uso pode oferecer resistência ao desgaste e à deformação quando o molde é operado sob condições de processamento adequadas.

Base de molde estável

Uma base de molde de aço carbono 45# fornece suporte estrutural para a cavidade e outros componentes do molde. A construção estável das ferramentas é importante porque a pressão de injeção coloca cargas mecânicas no molde durante cada ciclo de produção.

Acabamento de superfície fino

Um acabamento de cavidade Ra 0,8 pode contribuir para uma superfície moldada mais limpa e reduzir marcas óbvias de usinagem no protetor torácico acabado. A qualidade da superfície é particularmente relevante para componentes visíveis de equipamentos de proteção.

Longo potencial de produção

Com uma vida útil teórica de aproximadamente 300.000 a 500.000 disparos, o molde é destinado a ciclos de produção estendidos. A vida útil real depende da seleção da resina, das condições de processamento, da manutenção, das práticas operacionais e do ambiente de produção.

Como a fabricação de precisão afeta o desempenho do molde?

A usinagem de precisão é fundamental para o desempenho do molde de injeção. O perfil da cavidade deve reproduzir com precisão a geometria pretendida do protetor torácico, enquanto os componentes móveis e estacionários do molde devem funcionar juntos suavemente.

Para este tipo de molde, a usinagem CNC é utilizada para estabelecer o perfil da cavidade e a precisão dimensional. O polimento em vários estágios pode então melhorar a qualidade da superfície da cavidade. Antes da entrega, a injeção experimental, a inspeção dimensional e as verificações de desmoldagem oferecem oportunidades adicionais para identificar possíveis problemas de produção.

Um processo prático de controle de qualidade deve considerar:

1. Verificação das dimensões da cavidade em relação ao desenho do produto aprovado.
2. Inspeção da qualidade da superfície da cavidade após usinagem e polimento.
3. Confirmação da montagem do molde e alinhamento dos componentes.
4. Injeção experimental usando o material pretendido e parâmetros de processo apropriados.
5. Inspeção de dimensões e aparência de peças moldadas.
6. Verificação de desmoldagem suave e confiável.

Para compradores internacionais, solicitar documentação de inspeção de moldes e informações de teste também pode tornar a avaliação do fornecedor mais transparente.

Onde este molde pode ser usado?

O objetivo principal desta ferramenta é a produção em massa de placas de proteção torácica para trajes anti-motim. Pode ser considerado por fabricantes e fornecedores envolvidos na produção de equipamentos de segurança, fabricação de equipamentos de proteção e desenvolvimento de protetores torácicos personalizados.

Os cenários de produção típicos incluem:

• Produção de placas peitorais de traje anti-motim
• Fabricação de equipamentos de segurança
• Projetos OEM de equipamentos de proteção
• Desenvolvimento de molde de protetor de tórax personalizado
• Moldagem por injeção em lote de placas de polímero de proteção
• Projetos de substituição ou novas ferramentas para linhas de produção existentes

Os fabricantes devem distinguir entre a função do molde e o desempenho do produto protetor final. Um molde de injeção de alta qualidade pode ajudar a produzir componentes consistentes, mas o protetor torácico acabado ainda deve ser projetado, testado e validado de acordo com a aplicação pretendida e os padrões aplicáveis.

Como os fabricantes devem selecionar o fornecedor de moldes certo?

Ao adquirir um molde de injeção de um fabricante chinês, os compradores devem avaliar mais do que o preço cotado do molde. Um fornecedor confiável deve ser capaz de explicar a estrutura do ferramental, a seleção do aço, a compatibilidade do material, o processo de teste, a vida útil esperada e o suporte pós-venda.

Antes de fazer um pedido, as equipes de compras devem considerar a seguinte lista de verificação:

• Dados do produto:Forneça desenhos 2D, modelos 3D ou amostras físicas precisas.
• Material:Confirme se será utilizado PC, PC+ABS, PA6 ou outra resina.
• Volume de produção:Estime os requisitos de dose anuais ou vitalícios.
• Aço:Confirme os materiais da cavidade e da base do molde.
• Acabamento de superfície:Defina o nível de polimento da cavidade necessário.
• Moldagem de teste:Confirme se a injeção de teste e a inspeção dimensional estão incluídas.
• Manutenção:Pergunte sobre limpeza, lubrificação, inspeção e peças de reposição recomendadas.
• Personalização:Confirme se a geometria da cavidade pode ser adaptada ao design do protetor torácico do cliente.

Para compradores que comparam fornecedores, as informações do produto Galaxy fornecem uma especificação inicial clara: uma inserção côncava integrada de cavidade única, cavidade de aço pré-endurecida P20/718H, base de molde de aço carbono 45#, acabamento de superfície Ra 0,8 e uma vida útil teórica de 300.000 a 500.000 disparos.

Perguntas frequentes

Quais materiais são compatíveis com o molde de injeção de cavidade única do protetor de peito do traje anti-motim?

O molde foi projetado para ser compatível com matérias-primas PC, PC + ABS e PA6. Os parâmetros finais de processamento devem ser estabelecidos de acordo com a resina selecionada e a máquina injetora.

Por que usar uma estrutura de cavidade única para um protetor torácico?

Uma estrutura integrada de cavidade única permite que o ferramental se concentre na formação estável de uma placa de proteção torácica por ciclo. Ele pode simplificar a otimização do fluxo do molde e o controle dimensional do componente pretendido.

Qual aço é usado para a cavidade do molde?

A cavidade pode usar aço para molde pré-endurecido P20 ou 718H. A base do molde usa aço carbono 45#.

Qual é a vida útil esperada do molde?

A vida útil teórica é de aproximadamente 300.000–500.000 disparos. A vida útil real varia de acordo com as características da resina, configurações da máquina, frequência de produção, manutenção e condições operacionais.

O molde pode ser personalizado para um design diferente de protetor de tórax?

Os moldes de injeção geralmente podem ser projetados em torno de uma geometria específica do produto. Os compradores devem fornecer um modelo 3D, desenho técnico ou amostra representativa para que o fornecedor possa avaliar a geometria da cavidade, rascunho, corte, ejeção e outros requisitos de ferramentas.

A injeção experimental é necessária antes da produção em massa?

Sim. A injeção de teste ajuda a verificar o comportamento da moldagem, as dimensões, a qualidade da superfície e o desempenho da desmoldagem antes que o molde entre em produção regular. É um passo importante para reduzir potenciais problemas de produção.

Conclusão

OModelagem por injeção da cavidade do protetor da caixa do anti motim terno únicaé uma opção de ferramenta importante para fabricantes que exigem produção repetível de placas de proteção torácica de polímero. Sua estrutura de inserção côncava integrada de cavidade única, compatibilidade com PC, PC+ABS e PA6, cavidade de aço pré-endurecida, superfície finamente polida e vida útil teórica de 300.000 a 500.000 disparos o tornam adequado para a fabricação de equipamentos de proteção de longo prazo.

Para empresas que procuram um fabricante ou fornecedor chinês capaz de oferecer suporte a ferramentas OEM e produção em lote, selecionar um molde com base na qualidade de engenharia, compatibilidade de materiais, procedimentos de inspeção, vida útil e suporte pós-venda pode fornecer uma base mais sólida para uma produção confiável. Se você estiver desenvolvendo um novo protetor torácico anti-motim ou planejando um projeto de substituição de ferramentas,Contate-nospara discutir os desenhos do seu produto, requisitos de materiais, volume de produção e solução de molde personalizada com a Galaxy.
